Приточные установки RW-LT, RW-LZ
/RW-LT.jpg)

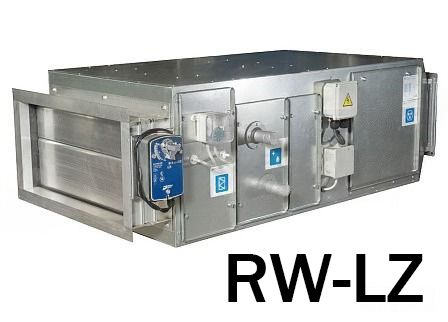

/RW-LZ.jpg)
Приточные установки RW-LT, RW-LZ
Вентиляционные установки RW-LZ, RW-LT являются типовым решением и имеют стандартные канальные присоединительные размеры и представлены девятью типоразмерами.
Установки имеют моноблочный корпус, который изготавливается в двух вариантах:
- из каркасно-панельного алюминиевого профиля с утеплёнными ППУ панелями (RW-LT);
- из оцинкованной стали, образующей жесткую каркасную конструкцию (RW-LZ).
Вентиляционные установки состоят из: воздушного клапана, кассетного фильтра (класс очистки EU3), вентилятора со свободным рабочим колесом, а также водяного или электрического нагревателя воздуха (в зависимости от комплектации).
Вентиляционные установки комплектуются радиальными колесами РЦ. По отдельной заявке возможно изготовление установок с рабочими колесами РК.
Установки изготавливаются в общепромышленном исполнении и предназначены для перемещения неагрессивных сред. Монтаж и установка производятся только в помещении: категория 3 - в закрытых помещениях с естественной вентиляцией без искусственного регулирования климатических условий (в кирпичных или бетонных, в металлических помещениях с теплоизоляцией).
Универсальная сторона обслуживания позволяет организовать доступ к установке как слева, так и справа. Монтаж установки может быть осуществлен двумя способами: подвесной или напольный. Типовая вентиляционная установка может быть дополнительно укомплектована фреоновым или водяным охладителем воздуха.
Для управления вентиляционными установками предлагаются стандартные щиты управления. В зависимости от вида нагревателя, в установке используются:
- щит ЩУВВК для управления установкой с водяным нагревателем;
- щит ЩУВЭК для управления установкой с электрическим нагревателем.
Функция управления фреоновым охладителем предусмотрена в стандартном щите управления установок RW-LZ, RW-LT. Для управления системой с водяным охлаждением - автоматика подбирается индивидуально.
Установки RW-LZ/LT могут использоваться с дополнительным электрическим нагревателем ЭНП в качестве предварительного нагрева, если мощности основного не хватает. В этом случае щит автоматики заказывается по индивидуальному техническому заданию.
В чем разница между RW-LT и RW-LZ?
RW-LT изготавливается из алюминиевого каркасно-панельного профиля с утеплёнными ППУ панелями, а RW-LZ — в корпусе из оцинкованной стали с жёсткой каркасной конструкцией.
Какие основные элементы входят в состав установок?
В состав установок входят воздушный клапан, кассетный фильтр класса EU3, вентилятор со свободным рабочим колесом, а также водяной или электрический нагреватель воздуха.
Где допускается установка RW-LZ и RW-LT?
Установки предназначены только для монтажа внутри помещения (категория 3) в общепромышленном исполнении.
Какой тип монтажа предусмотрен?
Монтаж может выполняться как в подвесном, так и в напольном исполнении. Универсальная сторона обслуживания позволяет организовать доступ слева или справа.
Можно ли доукомплектовать установки охладителем?
Да, типовые вентиляционные установки RW-LZ и RW-LT могут быть дополнительно укомплектованы фреоновым или водяным охладителем воздуха.
Какая автоматика используется для управления?
Для управления применяются стандартные щиты: ЩУВВК — для установок с водяным нагревателем и ЩУВЭК — с электрическим нагревателем. Управление фреоновым охладителем предусмотрено в стандартной автоматике.
Возможна ли установка дополнительного нагревателя?
Да, установки RW-LZ/LT могут использоваться с дополнительным электрическим нагревателем ЭНП для предварительного нагрева. В этом случае автоматика подбирается по индивидуальному техническому заданию.
-
Технические характеристики:
С полными техническими характеристиками всей линейки приточных установок RW-LT/LZ, Вы можете ознакомиться в паспорте по ссылке: Приточные установи RW-LT/LZ.pdf
Типовые модели RW-LZ, RW-LT с водяным нагревателем
Пример наименования: RW-LZ-40-20-O-(KM-C.L.3-D.6.3R-A.РЦ.22.0,37.2)
Расшифровка наименования установки:
LZ - корпус из оцинкованной стали
40-20 - типоразмер
О - общепромышленное исполнение
KM - клапан ВКм
C.L.3 - кассетный фильтр EU3
D.6.3R - водяной, трёхрядный нагреватель
A.РЦ.22.0,37.2 - вентилятор, колесо РЦ, диаметр колеса 22, мощность двигателя 0,37 кВт, количество полюсов двигателя 2.Габаритные и присоединительные размеры (мм)
№
Типоразмер
Модель вентилятора
LZ/LT
L, мм
В, мм
H, мм
L1, мм
H1, мм
Масса, кг
1
40-20
A.РЦ.22.0,37.2
530/605
1194/1225
403/435
400
200
54/72
2
50-25
A.РЦ.25.0,55.2
625/700
1194/1225
458/490
500
250
61/80
3
50-30
A.РЦ.28.1,1.2
625/700
1254/1305
505/535
500
300
68/88
4
60-30
A.РЦ.31.1,5.2
730/805
1304/1305
505/535
600
300
76/96
5
60-35
A.РЦ.31.1,5.2
725/805
1303/1305
554/585
600
350
79/100
6
60-35
A.РЦ.35.2,2.2
725/805
1353/1355
554/585
600
350
84/105
7
60-35
A.РЦ.40.3.4
725/805
1448/1450
554/585
600
350
96/117
8
70-40
A.РЦ.35.2,2.2
840/925
1353/1355
604/635
700
400
89/112
9
80-50
A.РЦ.35.3.2
940/1025
1388/1380
719/750
800
500
100/125
10
80-50
A.РЦ.40.4.2
940/1025
1448/1450
719/750
800
500
111/136
11
90-50
A.РЦ.45.2,2.4
1050/1135
1448/1480
719/750
900
500
111/137
12
100-50
A.РЦ.40.4.2
1150/1235
1483/1450
719/750
1000
500
120/147
13
100-50
A.РЦ.50.3.4
1150/1235
1518/1480
719/750
1000
500
124/151
Технические характеристики
Типоразмер
Вентилятор
Нагреватель водяной
Диаметр рабочего колеса, см
N, кВт
Двигатель
об/мин
U, B
I, A
Расход воздуха, м3/ч
Расход теплоносителя, м3/ч
Гидравлическое сопротивление, кПа
Q, кВт
Модель смесительного узла
Комплект
автоматики
40-20
22
0,37
АИР63А2
2755
380
1,01
850
0,54
2,75
12,25
СУ-R-3-40-1,0/24
ЩУВВК-1 (LZ/LT)
1300
0,83
5,61
18,73
СУ-R-3-40-1,6/24
50-25
25
0,55
АИР63В2
2790
380
1,38
1350
0,86
4,94
19,46
СУ-R-3-40-1,6/24
ЩУВВК-2 (LZ/LT)
2000
1,27
9,58
28,8
СУ-R-3-40-2,5/24
50-30
28
1,1
АИР71В2
2840
380
2,61
1650
1,05
5,25
23,77
СУ-R-3-40-2,5/24
ЩУВВК-3 (LZ/LT)
2400
1,53
9,88
34,57
СУ-R-3-40-4,0/24
60-30
31
1,5
АИР80А2
2850
380
3,46
1950
1,24
7,95
28,11
СУ-R-3-40-2,5/24
ЩУВВК-4 (LZ/LT)
2900
1,84
15,53
41,78
СУ-R-3-60-4,0/24
60-35
31
1,5
АИР80А2
2850
380
3,46
2300
1,46
8,36
33,15
СУ-R-3-40-4,0/24
ЩУВВК-4 (LZ/LT)
3400
2,16
16,2
48,99
СУ-R-3-60-6.3/24
60-35
35
2,2
АИР80В2
2855
380
4,85
2300
1,46
8,36
33,15
СУ-R-3-40-4,0/24
ЩУВВК-5 (LZ/LT)
3400
2,16
16,2
48,99
СУ-R-3-60-6.3/24
60-35
40
3
АИР100S4
1410
380
6,8
2300
1,46
8,36
33,15
СУ-R-3-60-4.0/24
ЩУВВК-6 (LZ/LT)
3400
2,16
16,2
48,99
СУ-R-3-60-6.3/24
70-40
35
2,2
АИР80В2
2855
380
4,85
3000
1,91
12,11
43,21
СУ-R-3-60-6.3/24
ЩУВВК-5 (LZ/LT)
4500
2,86
24,1
64,82
СУ-R-3-80-6.3/24
ЩУВВК-7 (LZ/LT)
80-50
35
3
АИР90L2
2860
380
6,34
4300
2,73
18,16
61,97
СУ-R-3-80-6.3/24
ЩУВВК-8 (LZ/LT)
6500
4,13
36,77
93,65
СУ-R-3-80-10/24
80-50
40
4
АИР100S2
2880
380
8,2
4300
2,73
18,16
61,97
СУ-R-3-80-6.3/24
ЩУВВК-9 (LZ/LT)
6500
4,13
36,77
93,65
СУ-R-3-80-10/24
90-50
45
2,2
АИР90L4
1410
380
5,1
4900
3,11
24,71
70,57
СУ-R-3-80-6.3/24
ЩУВВК-10 (LZ/LT)
7200
4,58
47,64
103,7
СУ-R-3-80-16/24
100-50
40
4
АИР100S2
2880
380
8,2
5400
3,43
13,57
77,81
СУ-R-3-80-6.3/24
ЩУВВК-9 (LZ/LT)
8000
5,09
27,03
115,3
СУ-R-3-80-16/24
100-50
50
3
АИР100S4
1410
380
6,8
5400
3,43
13,57
77,81
СУ-R-3-80-6.3/24
ЩУВВК-11 (LZ/LT)
8000
5,09
27,03
115,3
СУ-R-3-80-16/24
* Значения приведены при условиях: температура наружного воздуха -25 °C; температура воздуха на выходе из нагревателя +18 °C; температура теплоносителя: 90/70 °C. Расчёты произведены при скорости воздуха в сечении теплообменников 3 м/с и 4.5 м/с в каждом типоразмере.
Стандартные щиты управления типа ЩУВВК для вентиляционных установок RW-LZ, RW-LT с водяным нагревателем
Щиты управления типа ЩУВВК применяются для комплексного автоматического управления системами вентиляции с водяным нагревателем (привод крана регулировки смесительного узла на 24 В).
Описание функций, входящих в стандартную комплектацию щита типа ЩУВВК:
- 9 - Термостат защиты от замерзания;
- 14.2.1 - Функция управление фреоновым охладителем 1 ступень;
- 2.2 - Регулировка оборотов вентилятора на 380 В в автоматическом режиме;
- 4.1 - Управление приводом воздушной заслонки на 220В с возвратной пружиной;
- 5.1 - Тепловое реле защиты двигателя на 380 В;
- 7 - Индикация загрязнения воздушного фильтра.Стандартные щиты управления типа ЩУВВК для приточных установок RW-LZ, RW-LT с водяным нагревателем возможно доукомплектовать функцией /30.5 - Выносной пульт с семисегментным ЖКИ (проводной).
Предусмотрена возможность комплектовать установки RW-LZ, RW-LT щитами с расширенными функциями.
Подробное описание всех функций в разделе «Щиты управления».Комплект автоматики
Наименование щита автоматики
Комплектация щитами управления с водяным нагревателем и фреоновым охладителем
ЩУВВК-1 (LZ/LT)
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 0,37(380/1,01А)/2.2/4.1/5.1/7 RW-LZ/LT
ЩУВВК-2 (LZ/LT)
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 0,55(380/1,38А)/2.2/4.1/5.1/7 RW-LZ/LT
ЩУВВК-3 (LZ/LT)
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 1,1(380/2,61А)/2.2/4.1/5.1/7 RW-LZ/LT
ЩУВВК-4 (LZ/LT)
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 1,5(380/3,46А)/2.2/4.1/5.1/7 RW-LZ/LT
ЩУВВК-5 (LZ/LT)
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 2,2(380/4,85А)/2.2/4.1/5.1/7 RW-LZ/LT
ЩУВВК-6 (LZ/LT)
Щит упр. Iк ЩУВВК/9/14.2.1-Н1-П 3(380/6,8А)/2.2/4.1/5.1/7 RW-LZ/LT
ЩУВВК-7 (LZ/LT)
Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 2,2(380/4,85А)/2.2/4.1/5.1/7 RW-LZ/LT
ЩУВВК-8 (LZ/LT)
Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 3(380/6,34А)/2.2/4.1/5.1/7 RW-LZ/LT
ЩУВВК-9 (LZ/LT)
Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 4(380/8,2А)/2.2/4.1/5.1/7 RW-LZ/LT
ЩУВВК-10 (LZ/LT)
Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 2,2(380/5,1А)/2.2/4.1/5.1/7 RW-LZ/LT
ЩУВВК-11 (LZ/LT)
Щит упр. Iк ЩУВВК/9/14.2.1-Н1(1,3А)-П 3(380/6,8А)/2.2/4.1/5.1/7 RW-LZ/LT
Типовые модели RW-LZ, RW-LT с электрическим нагревателем
Пример наименования: RW-LT-40-20-O-(KM-C.L.3-D.9.12-A.РЦ.22.0,37.2)
Расшифровка наименования установки:
LT - корпус из алюминиевого профиля с ППУ панелями
40-20 - типоразмер
О - общепромышленное исполнение
KM - клапан ВКм
C.L.3 - кассетный фильтр EU3
D.9.12 - электрический нагреватель, мощность 12 кВт
A.РЦ.22.0,37.2 - вентилятор, колесо РЦ, диаметр колеса 22, мощность двигателя 0,37 кВт, количество полюсов двигателя 2.Габаритные и присоединительные размеры (мм)
№
Типоразмер
Модель вентилятора
Мощность нагревателя, кВт
LZ/LT
L, мм
В, мм
H, мм
L1, мм
H1, мм
Масса, кг
1
40-20
A.РЦ.22.0,37.2
6
530/605
1233/1247
403/435
400
200
51/69
2
12
530/605
1233/1247
403/435
51/69
3
18
530/605
1293/1317
403/435
53/70
4
50-25
A.РЦ.25.0,55.2
9
625/700
1183/1148
458/490
500
250
57/76
5
18
625/700
1253/1218
458/490
59/77
6
24
625/700
1253/1218
458/490
59/77
7
50-30
A.РЦ.28.1,1.2
12
625/700
1233/1258
505/535
500
300
63/83
8
21
625/700
1283/1327
505/535
64/84
9
30
625/700
1353/1397
505/535
66/86
10
60-30
A.РЦ.31.1,5.2
18
730/805
1333/1357
505/535
600
300
71/91
11
24
730/805
1333/1357
505/535
71/91
12
36
730/805
1403/1457
505/535
72/92
13
60-35
A.РЦ.31.1,5.2
18
725/805
1313/1307
554/585
600
350
73/94
14
30
725/805
1383/1377
554/585
74/95
15
48
725/805
1453/1447
554/585
76/97
16
A.РЦ.35.2,2.2
18
725/805
1383/1397
554/585
77/98
17
30
725/805
1433/1467
554/585
79/100
18
48
725/805
1503/1537
554/585
80/101
19
A.РЦ.40.3.4
18
725/805
1463/1442
554/585
89/110
20
30
725/805
1533/1512
554/585
91/112
21
48
725/805
1603/1582
554/585
92/113
22
70-40
A.РЦ.35.2,2.2
24
840/925
1353/1348
604/635
700
400
81/104
23
48
840/925
1493/1487
604/635
84/107
24
60
840/925
1563/1557
604/635
86/109
25
80-50
A.РЦ.35.3.2
36
940/1025
1463/1487
719/750
800
500
91/116
26
60
940/1025
1603/1627
719/750
94/119
27
84
940/1025
1743/1767
719/750
97/122
28
A.РЦ.40.4.2
36
940/1025
1533/1512
719/750
102/127
29
60
940/1025
1673/1652
719/750
105/130
30
84
940/1025
1813/1792
719/750
108/133
31
90-50
A.РЦ.45.2,2.4
36
1050/1135
1503/1517
719/750
900
500
101/127
32
60
1050/1135
1643/1657
719/750
104/130
33
84
1050/1135
1783/1797
719/750
107/133
34
100-50
A.РЦ.40.4.2
48
1150/1235
1463/1442
719/750
1000
500
108/135
35
72
1150/1235
1533/1512
719/750
112/139
36
96
1150/1235
1603/1582
719/750
115/142
37
A.РЦ.50.3.4
48
1150/1235
1553/1567
719/750
113/140
38
72
1150/1235
1623/1637
719/750
117/144
39
96
1150/1235
1693/1707
719/750
120/147
Технические характеристики
Типоразмер
Расход, м3/ч
tвх, °С
tвых, °С
Вентилятор
Нагреватель электрический
Диаметр рабочего колеса, см
N, кВт
Двигатель
об/мин
U, B
I, A
Мощность нагревателя, кВт
Ток, А
Кол-во ступеней
Ступени
мощности, кВт
Комплект
автоматики
40-20
500
-20
18
22
0,37
АИР63А2
2755
380
1,01
6
9,13
1
6
ЩУВЭК-1 (LZ/LT)
900
-20
18
12
18,25
1
12
ЩУВЭК-2 (LZ/LT)
1300
-20
18
18
27,38
1
18
ЩУВЭК-3 (LZ/LT)
50-25
700
-20
18
25
0,55
АИР63В2
2790
380
1,38
9
13,69
1
9
ЩУВЭК-4 (LZ/LT)
1500
-20
18
18
27,38
1
18
ЩУВЭК-5 (LZ/LT)
2000
-20
18
24
36,5
1
24
ЩУВЭК-6 (LZ/LT)
50-30
900
-20
18
28
1,1
АИР71В2
2840
380
2,61
12
18,25
1
12
ЩУВЭК-7 (LZ/LT)
1700
-20
18
21
31,94
1
21
ЩУВЭК-8 (LZ/LT)
2300
-20
18
30
45,63
2
18+12
ЩУВЭК-9 (LZ/LT)
60-30
1200
-20
18
31
1,5
АИР80А2
2850
380
3,46
18
27,38
1
18
ЩУВЭК-10 (LZ/LT)
2000
-20
18
24
36,5
1
24
ЩУВЭК-11 (LZ/LT)
2900
-20
18
36
55
2
24+12
ЩУВЭК-12 (LZ/LT)
60-35
1300
-20
18
31
1,5
АИР80А2
2850
380
3,46
18
27,38
1
18
ЩУВЭК-10 (LZ/LT)
2500
-20
18
30
45,63
2
18+12
ЩУВЭК-13 (LZ/LT)
3500
-20
18
48
73
2
24+24
ЩУВЭК-14 (LZ/LT)
60-35
1300
-20
18
35
2,2
АИР80В2
2855
380
4,85
18
27,38
1
18
ЩУВЭК-15 (LZ/LT)
2500
-20
18
30
45,63
2
18+12
ЩУВЭК-16 (LZ/LT)
3500
-20
18
48
73
2
24+24
ЩУВЭК-17 (LZ/LT)
60-35
1300
-20
18
40
3
АИР100S4
1410
380
6,8
18
27,38
1
18
ЩУВЭК-18 (LZ/LT)
2500
-20
18
30
45,63
2
18+12
ЩУВЭК-19 (LZ/LT)
3500
-20
18
48
73
2
24+24
ЩУВЭК-20 (LZ/LT)
70-40
1700
-20
18
35
2,2
АИР80В2
2855
380
4,85
24
36,5
1
24
ЩУВЭК-21 (LZ/LT)
3500
-20
18
48
73
3
24+12+12
ЩУВЭК-22 (LZ/LT)
4500
-20
18
60
91,25
3
24+24+12
ЩУВЭК-23 (LZ/LT)
80-50
2600
-20
18
35
3
АИР90L2
2860
380
6,34
36
55
2
24+12
ЩУВЭК-24 (LZ/LT)
4600
-20
18
60
91,25
3
24+24+12
ЩУВЭК-25 (LZ/LT)
6700
-20
18
84
127,75
4
24+24+24+12
ЩУВЭК-26 (LZ/LT)
80-50
2600
-20
18
40
4
АИР100S2
2880
380
8,2
36
55
2
24+12
ЩУВЭК-27 (LZ/LT)
4600
-20
18
60
91,25
3
24+24+12
ЩУВЭК-28 (LZ/LT)
6700
-20
18
84
127,75
4
24+24+24+12
ЩУВЭК-29 (LZ/LT)
90-50
2700
-20
18
45
2,2
АИР90L4
1410
380
5,1
36
55
2
24+12
ЩУВЭК-30 (LZ/LT)
5400
-16
18
60
91,25
3
24+24+12
ЩУВЭК-31 (LZ/LT)
7000
-16
18
84
127,75
4
24+24+24+12
ЩУВЭК-32 (LZ/LT)
100-50
4000
-16
18
40
4
АИР100S2
2880
380
8,2
48
73
3
24+12+12
ЩУВЭК-33 (LZ/LT)
6000
-16
18
72
109,5
4
24+24+12+12
ЩУВЭК-34 (LZ/LT)
8000
-16
18
96
146
5
24+24+24+12+12
ЩУВЭК-35 (LZ/LT)
100-50
4000
-16
18
50
3
АИР100S4
1410
380
6,8
48
73
3
24+12+12
ЩУВЭК-36 (LZ/LT)
6000
-16
18
72
109,5
4
24+24+12+12
ЩУВЭК-37 (LZ/LT)
8000
-16
18
96
146
5
24+24+24+12+12
ЩУВЭК-38 (LZ/LT)
