Лючок накладной CAD, FAD
/Лючок накладной CAD, FAD/CAD.FAD.jpg)

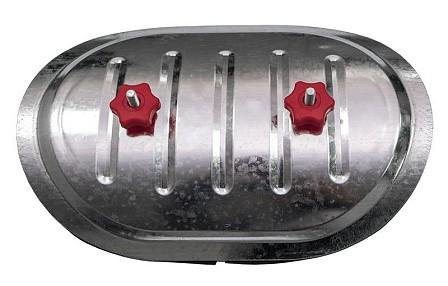

/Лючок накладной CAD, FAD/CAD.jpg)

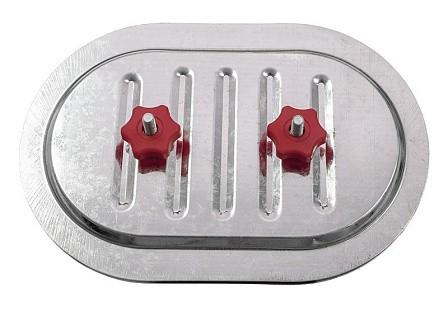

/Лючок накладной CAD, FAD/FAD.jpg)
Лючок накладной CAD, FAD
Лючки накладные CAD, FAD
ТОО «Летекс» предлагает купить накладные лючки CAD и FAD для систем вентиляции и кондиционирования. Позвоните по телефону +7 708 439 75 05 — наши специалисты помогут подобрать нужный тип люка.
Назначение
Лючки накладные предназначены для прочистки, проверки и дезинфекции вентиляционных систем. Устанавливаются на круглые воздуховоды (CAD) и прямоугольные воздуховоды (FAD).
Конструктивные особенности
- Изготавливаются из прочной оцинкованной стали
- Комплектуются резиновым уплотнителем для герметичного закрытия
- Удобная установка на воздуховоды разных сечений
- В комплект входит самоклеящийся шаблон (трафарет) для выреза отверстия
Преимущества
- Простота монтажа
- Надёжная герметизация воздуховодов
- Удобный доступ к системам вентиляции и кондиционирования
Полная техническая информация о лючках CAD, FAD — в паспорте во вкладке «Технические характеристики».
В чём разница между CAD и FAD?
CAD устанавливаются на круглые воздуховоды, а FAD — на прямоугольные.
Есть ли уплотнитель?
Да, каждый люк комплектуется резиновым уплотнителем для герметичного закрытия.
Как правильно вырезать отверстие?
В комплекте поставляется самоклеящийся шаблон (трафарет), который позволяет точно разметить и вырезать отверстие под установку.
-
Технические характеристики:
Габаритные и присоединительные размеры CAD
Модель
D
A
B
CAD 180*80 mm ?100
100
180
80
CAD 250*150 mm ?160
150
250
10
CAD 250*150 mm ?200
200
250
150
CAD 250*150 mm ?315
315
250
150
CAD 250*150 mm ?355
355
250
150
CAD 250*150 mm ?400
400
250
150
CAD 300*200 mm ?315
315
300
200
CAD 300*200 mm ?355
355
300
200
CAD 300*200 mm ?400
400
300
200
CAD 300*200 mm ?450
450
300
200
CAD 300*200 mm ?500
500
300
200
CAD 400*300 mm ?400
400
400
300
CAD 400*300 mm ?450
450
400
300
CAD 400*300 mm ?500
500
400
300
Габаритные и присоединительные размеры FAD
Модель
A
B
FAD 180*80 mm
180
80
FAD 200*100 mm
200
100
FAD 250*150 mm
250
150
FAD 300*200 mm
300
200
FAD 400*300 mm
400
300
Монтаж:
1. Наклейте самоклеящийся шаблон, поставляемый в комплекте с лючком, на воздуховод.
2. Вырежьте отверстие с допуском + 3 мм.
3. Выверните прижимные ручки до упора, вставьте внутреннюю часть лючка под углом в полученное отверстие воздуховода, выровняйте, а затем затяните ручки.
